球笼万向轴的组成

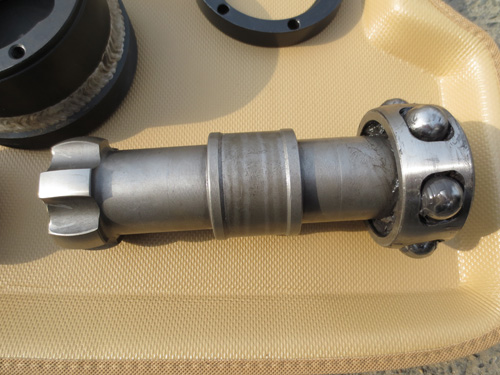

球笼万向轴根据万向节轴向能否运动,又可区分为轴向不能伸缩型(固定型)球笼式万向节和可伸缩型球笼式万向节。结构上固定型球笼式万向节的星形套的内表面以内花键与传动轴连接,它的外表面制有6个弧形凹槽作为钢球的内滚道,外滚道做在球形壳的内表面上。星形套与球形壳装合后形成的6个滚道内各装1个钢球,并由保持架(球笼)使6个钢球处于同一平面内。动力由传动轴经钢球、球形壳传出。

可伸缩型球笼式万向节的结构特点是于筒形壳的内壁和星形套的外部做有圆柱形直槽,在两者装合后所形成的滚道内装有钢球。钢球同时也装在保持架的孔内。星形套内孔做有花键用来与输入轴连接。这一结构允许星形套与简形壳相对在轴向方向移动。
